電子引伸計是測量試件受力變形的傳感器，應變片式的引伸計由于原理簡單、安裝方便，是廣泛使用的一種類型。電子引伸計按測量對象，可分為軸向引伸計、橫向引伸計、夾式引伸計。下面大家跟著小編一起來詳解電子引伸計吧。

電子引伸計分類

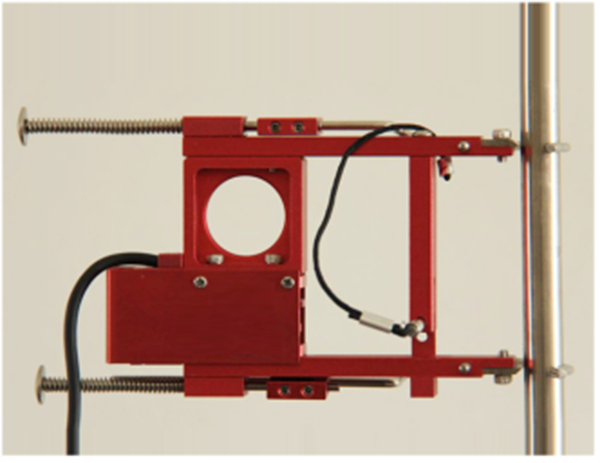

軸向引伸計

引伸計結構及工作原理 ：應變片、變形傳遞桿、彈性元件、限位標距桿、刀刃和夾緊彈簧等。測量變形時, 將引伸計裝卡于試件上, 刀刃與試件接觸而感受兩刀刃間距內的伸長,通過變形桿使彈性元件產生應變, 應變片將其轉換為電阻變化量, 再用適當?shù)臏y量放大電路轉換為電壓信號。

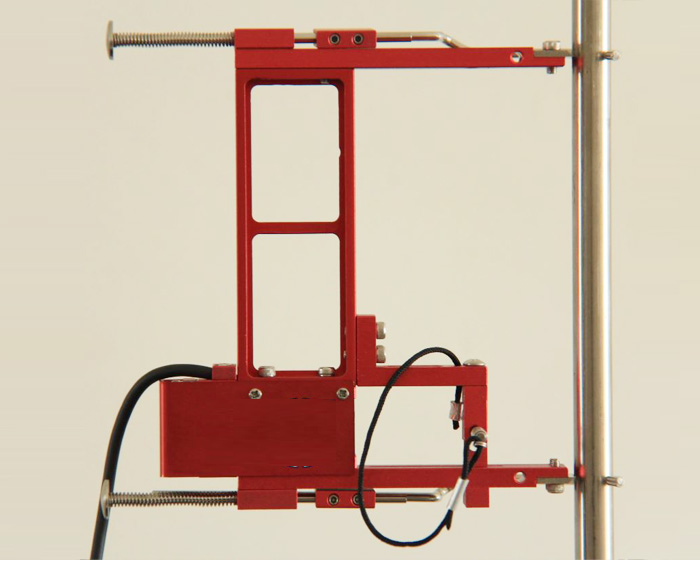

橫向引伸計

用于檢測標準試件徑向收縮變形，泊淞比、它與軸向引伸計配合用來測定泊松比μ，它將徑向變形(或橫向某一方向的變形)變換成電量，再通過二次儀表測量、記錄或控制另一設備。

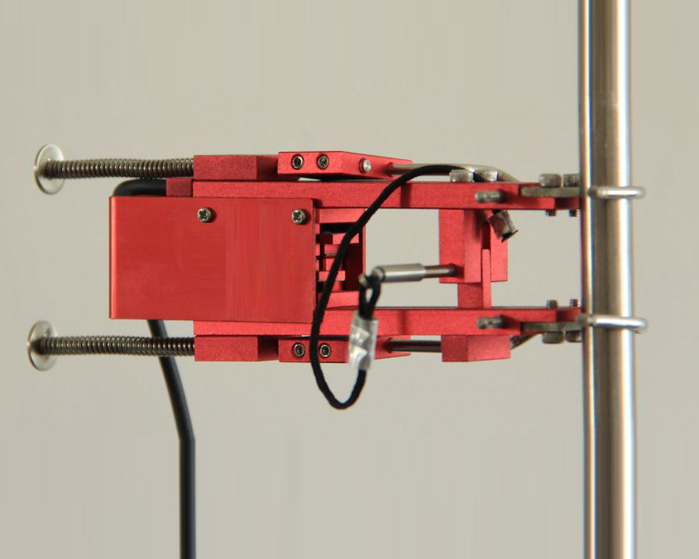

夾式引伸計

用于檢測裂紋張開位移。夾式引伸計是斷裂力學實驗中最常用的儀器之一，它較多用在測定材料斷裂韌性實驗中?！【雀?，安裝方便、操作簡單。試件斷裂時引伸計能自動脫離試件，適合靜、動變形測量。

電子引伸計使用方法

1、對于引伸計，首先將定位銷插入定位孔內；

2、用兩個手指夾住引伸計上下端部，將上下刀口中點接觸試件(試件測量部位)，用彈簧卡或皮筋分別將引伸計的上下刀口固定在試件上；

3、對于引伸計：取下標距卡；取下定位銷；(切記：實驗前必須檢查，以免造成引伸計損壞)

4、在試驗機控制軟件〖實驗條件選擇〗界面，選擇變形測量方式：選擇曲線跟蹤方式是載荷－變形曲線；

5、引伸計信號顯示調零；

6、根據測量變形的大小選擇放大器衰減檔。一般塑料廠家力量選為1T以下,金屬廠家選10T.銅棒鋁管力量較大。

使用引伸計的注意事項

引伸計必須要在試樣斷裂以前取下，否則將會損壞引伸計。

在取下引伸計以前試驗速度不要太快，取下引伸計以后可以適當加快試驗速度。

引伸計是精密量具，在夾持和取下是要輕拿輕放。

電子引伸計在萬能材料試驗機設備的應用

1、適用于金屬、非金屬材料的測試;

2、適用于測量彈性模量E、規定塑性延伸強度Rp、規定總延伸強度Rt、各種延伸率、應變硬化指數n等參數;

3、適用于測量斷裂力學及橫向變形，測量泊松比μ、塑性應變比r、Kic、COD等參數的;

4、適用于測量扭轉切變模量G、規定非比例扭轉應力p
